ADIABOX V3 WFP 16000
Rafraîchisseur par évaporation AVEC VENTILATEUR EC à vitesse variable, conforme à la directive ErP 2015.
ADIABOX V3 WFP offre une solution simple et économique de rafraîchissement d’air, pour tout bâtiment équipé d’un système de ventilation (neuf ou existant).
Les plus de ce produit
- Une consommation en eau réduite
- Aucun gaz réfrigérant donc aucune pollution
- Aucune microgouttelette n'est entraînée dans le flux d'air
- Consommation d'eau optimisée et une possible récupération des eaux de pluie
- Consommation électrique négligeable par rapport à un système mécanique équipé d'une batterie d'eau froide
- Peu de pièces en mouvement, un entretien annuel est suffisant (pour l'hivernage des appareils)
- Ventilateur EC Axial haute efficacité, conforme à la directive ErP 2015
- Gestion de l'eau intelligente - Capteur de hauteur d'eau
- Présence d'anneaux de levage
- Communication ModBus native
Une question sur nos produits ? Une demande de devis ?
Documents liés
Caractéristiques
L’ESSENTIEL
Lorsque de l’air chaud entre en contact avec de l’eau, il en provoque l’évaporation. L’énergie nécessaire à l’évaporation de l’eau étant extraite de l’air, celui-ci se refroidit. Pour reproduire ce principe totalement naturel, on fait tout simplement passer de l’air chaud dans un échangeur humide.
Les rafraîchisseurs d’air sont simples, donc peu sujets aux pannes. Ils ne comportent ni compresseur, ni circuit frigorifique à haute pression ; seules une pompe de circulation, une électrovanne d’arrivée d’eau et une vanne de vidange en assurent le fonctionnement.
Un air frais quelle que soit la température de l’air extérieur. L’humidité relative (HR) baisse lorsque la température augmente. Une efficacité qui augmente avec la température : le rafraîchissement est donc maximal au moment où la température est la plus élevée.
LA GAMME ADIABOX V3 WFP
ADIABOX V3 WFP permet un débit maximal de 12 000 m3/h

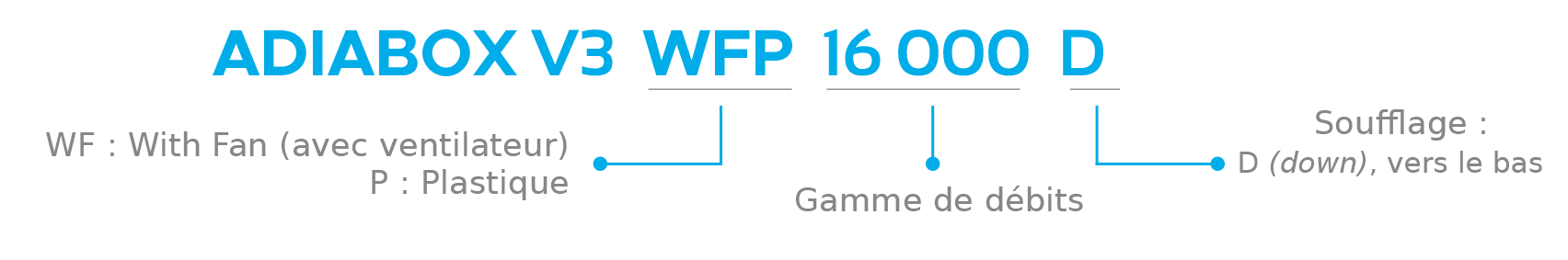

- ADIABOX V3 WFP 16 000 D,S ou T
GESTION DE L’EAU INTELLIGENTE

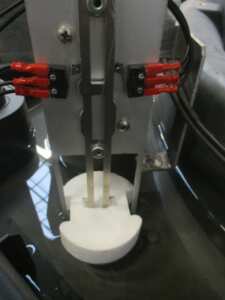

1 flotteur équipé de 4 contacts :
- Surveillance du système de remplissage
- Surveillance du système de vidange
- Détection du trop plein de la cuve
- Auto diagnostic du flotteur
- Calcul des cycles de remplissage pour la déconcentration en minéraux
Les flotteurs mesurent en permanence la hauteur d’eau dans la cuve, ce qui permet le déclenchement automatique de cycles de déconcentration en minéraux (la fréquence des cycles est déterminée en fonction de la qualité de l’eau et est ajustée lors de la mise en service).

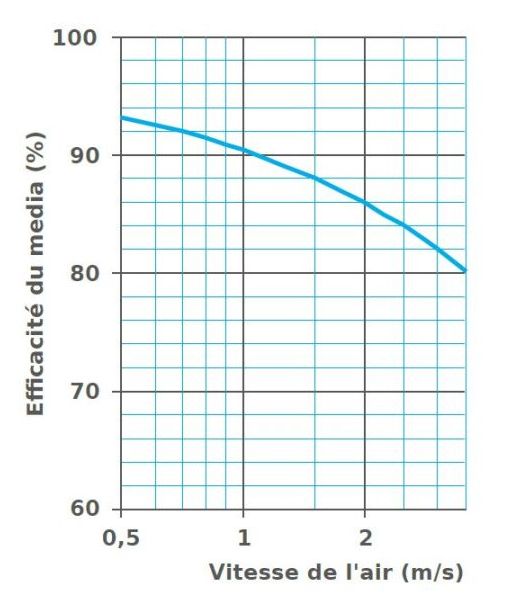

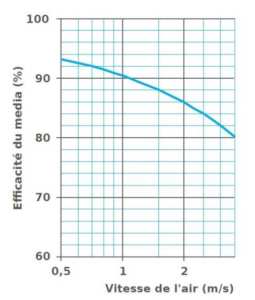

EFFICACITÉ MEDIA (épaisseur = 100 mm)

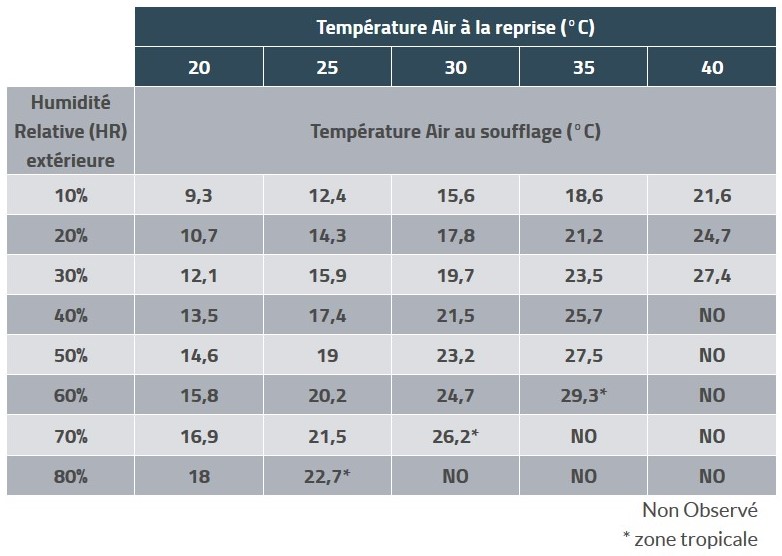

T° de soufflage (efficacité de l’échangeur : 85 %)
LES CARACTÉRISTIQUES TECHNIQUES
- Dimensions (LxPxH) :
- 1170 x 1170 x 960 mm
- Poids : Vide 137 kg / En eau : 195 kg
- Matériaux : Polypropylène
- Échangeurs :
- MUNTERS CELDEK® 5090, ép : 100 mm /
- Débit d’air maximum : 12 000 m3/h (à 2,4 m/s et 0 Pa)
- Consommation en eau : 27 l/h
- Alimentation électrique : 400 VAC avec neutre – 50/60 Hz
- Puissance absorbé : 1 930 W
- Raccordement électrique : 5G (2,5 mm²)
- Raccordement aéraulique : 644 x 644 mm
- Alimentation en eau :1/2″ mâle
- Raccordement vidange : DN32 mâle à visser
- Arrivée en eau :
- protection : crépine intégrée 0,5 mm / électrovanne : laiton 1/2″
- Débit d’eau minimal
- 3,4l/min
- Électrovanne de vidange :
- corps polypropylène, fermeture par piston
- Filtration d’air (en option)
ATTENTION : Pour les ouvrants de ventilation naturelle (VNI), en mode «PAS à PAS », avec des motorisations en 24 Vcc, il faudra prévoir une alimentation complémentaire en 24 Vcc pour l’alimentation des moteurs, car le coffret ne possède qu’une alimentation 24 Vac.
Pour rappel :
- Référence 09803-0 : Coffret de commande – Alimentation 230Vac Sortie 24Vcc 3A
- Référence 09810-0 : Coffret de commande – Alimentation 230Vac Sortie 24Vcc 10A

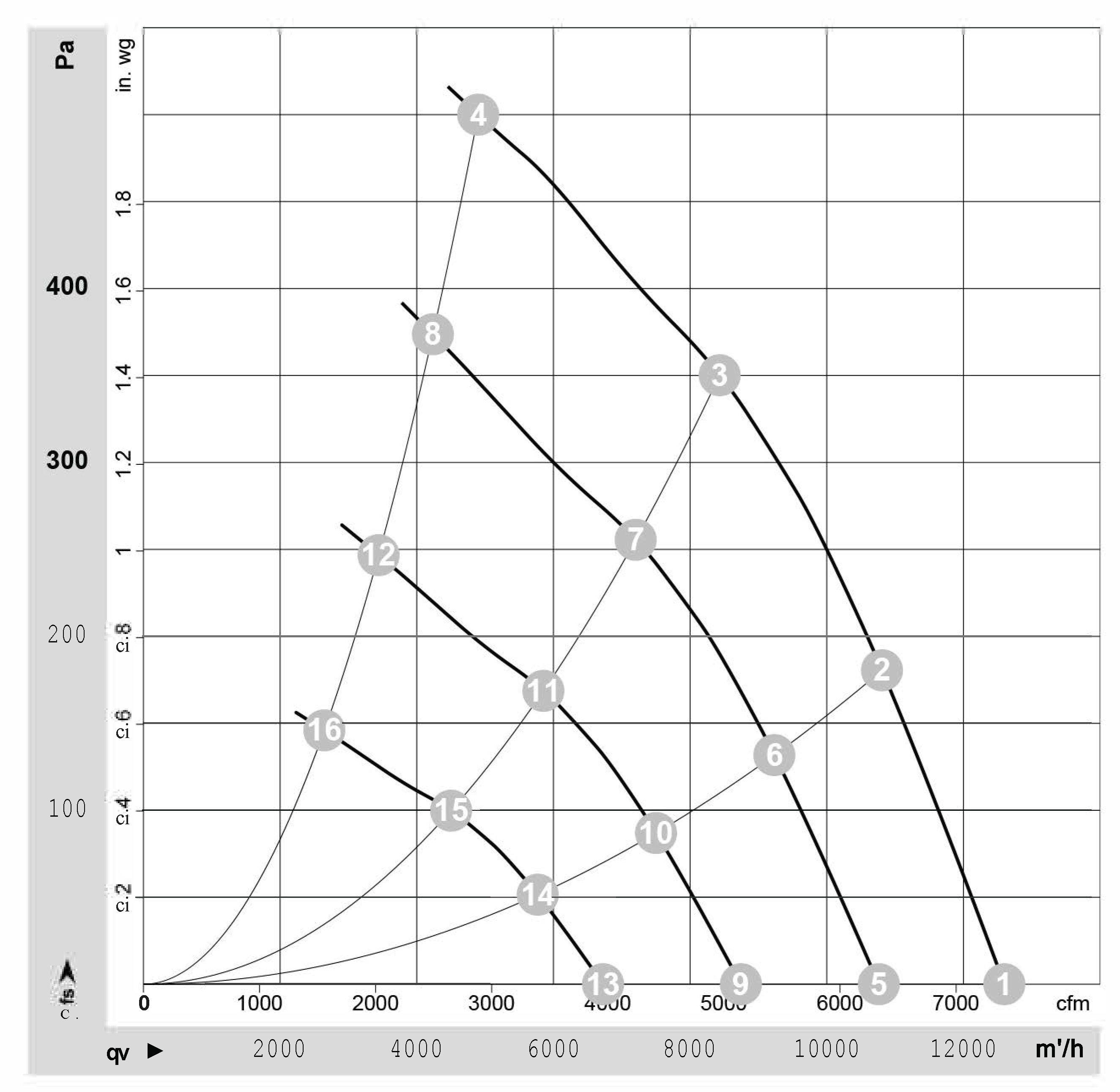

COURBE DÉBIT / PRESSION DU VENTILATEUR
RÉGULATION
Chaque appareil est équipé d’un automate permettant :
- D’asservir tout équipement (ventilation / extraction / CTA / GTC) au fonctionnement des modules adiabatiques,
- Régler la température et hygrométrie de consigne,
- Gérer la variation de vitesse et le passage en free-cooling (ou free-heating),
- De déclencher la mise en marche du chauffage,
- De piloter plus de 10 AdiaBOX avec un seul afficheur sur la même zone
- De réguler les consignes de soufflage par zone,
- Gérer l’alimentation et la vidange du réservoir d’eau ainsi que la déconcentration des minéraux,
- Afficher les défauts,
- Communiquer entre les appareils et vers une supervision (MODBUS®, RTU RS485),
Afficheur LCD (en option),
- Il permet la surveillance et l’exploitation de l’installation via une interface tactile en couleur
- De paramétrer des plages horaires, calendrier annuel,…
