ADIABOX V3 WFP 31000

Rafraîchisseur par évaporation AVEC VENTILATEUR EC à vitesse variable, conforme à la directive ErP 2015.

ADIABOX V3 WFP offre une solution simple et économique de rafraîchissement d’air, pour tout bâtiment équipé d’un système de ventilation (neuf ou existant).

Cahier Technique Adiabox V3 WFP

Les plus de ce produit

Une consommation en eau réduite
Aucun gaz réfrigérant donc aucune pollution
Aucune microgouttelette n'est entraînée dans le flux d'air
Consommation d'eau optimisée et une possible récupération des eaux de pluie
Consommation électrique négligeable par rapport à un système mécanique équipé d'une batterie d'eau froide
Peu de pièces en mouvement, un entretien annuel est suffisant (pour l'hivernage des appareils)

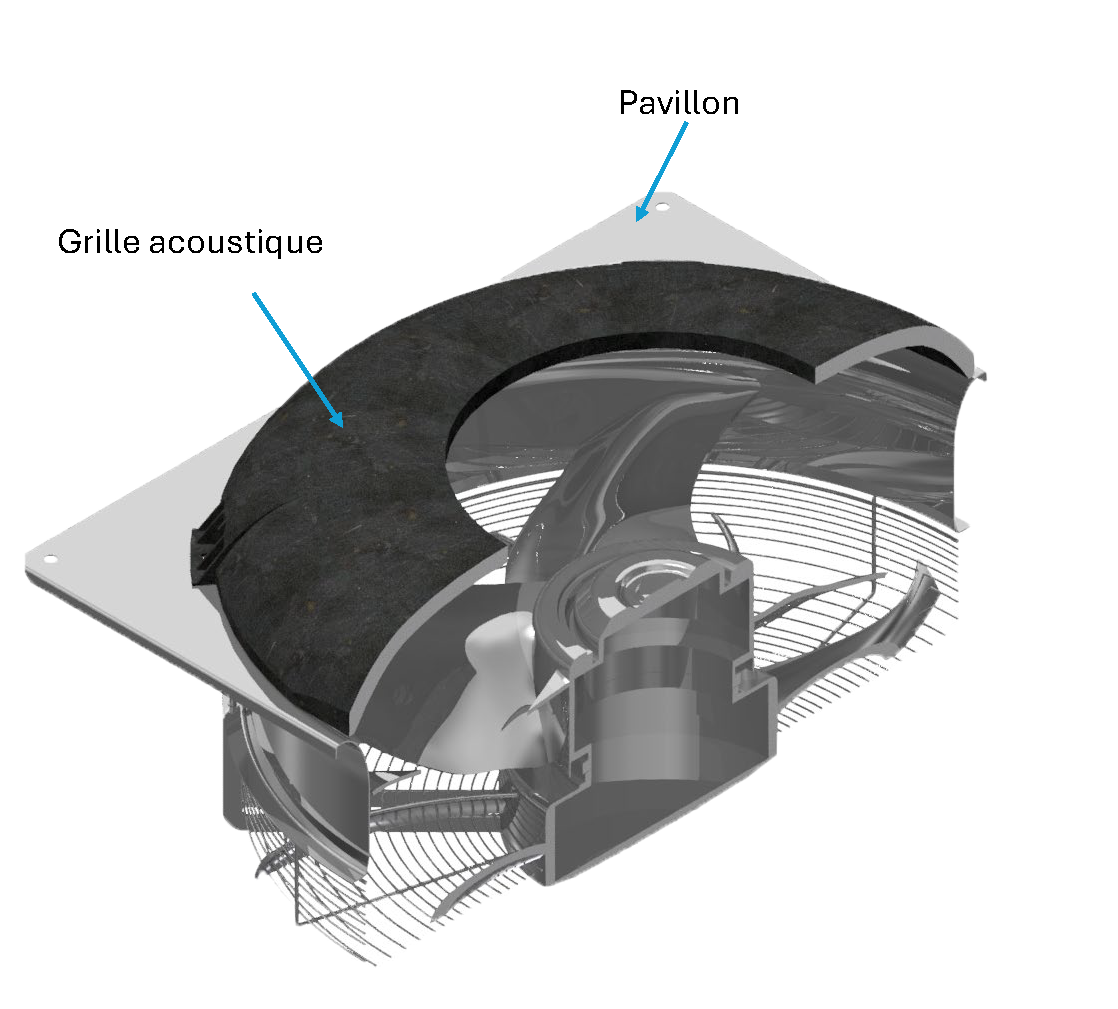

Ventilateur EC Axial haute efficacité, conforme à la directive ErP 2015
Gestion de l'eau intelligente - Capteur de hauteur d'eau
Présence d'anneaux de levage
Communication ModBus native

Une question sur nos produits ? Une demande de devis ?

Demander un devis Poser une question

Documents liés

ADIABOX V3 WFP 31 et WFP 16 -Cahier Technique

Certificat CE moteur Adiabox WFP

ADIABOX WFP 31000D - Dimensions ADIABOX WFP 31000D - Gamme Adiabatique ADIABOX WFP 31000D - Raccordement Aéraulique ADIABOX WFP 31000T - 31000S - Bâti Châssis Sol ADIABOX WFP 31000T - Dimensions ADIABOX WFP 31000T - Raccordement Aéraulique ADIABOX WFP 31000T Montage Type

DECLARATION DE CONFORMITE CE MACHINES

Documentation commerciale ADIABOX V3 WFP 31 000

ADIABOX V3 - Table ModBus Guide ADIAPACK V3 - Ecran tactile - WFP et NFP Guide simplifie ADIAPACK V3 - Ecran tactile - WFP

Caractéristiques

L’ESSENTIEL

Lorsque de l’air chaud entre en contact avec de l’eau, il en provoque l’évaporation. L’énergie nécessaire à l’évaporation de l’eau étant extraite de l’air, celui-ci se refroidit. Pour reproduire ce principe totalement naturel, on fait tout simplement passer de l’air chaud dans un échangeur humide.

Les rafraîchisseurs d’air sont simples, donc peu sujets aux pannes. Ils ne comportent ni compresseur, ni circuit frigorifique à haute pression ; seules une pompe de circulation, une électrovanne d’arrivée d’eau et une vanne de vidange en assurent le fonctionnement.

Un air frais quelle que soit la température de l’air extérieur. L’humidité relative (HR) baisse lorsque la température augmente. Une efficacité qui augmente avec la température : le rafraîchissement est donc maximal au moment où la température est la plus élevée.

LA GAMME ADIABOX V3 WFP

ADIABOX V3 WFP permet un débit maximal de 31 000 m3/h et propose jusqu’à 2 variantes de soufflage (D : vers le bas, T : vers le haut):

ADIABOX V3 WFP 31 000 D
ADIABOX V3 WFP 31 000 T

TYPE DE SOUFFLAGE

GESTION DE L’EAU INTELLIGENTE

1 flotteur équipé de 4 contacts :

Surveillance du système de remplissage
Surveillance du système de vidange
Détection du trop plein de la cuve
Auto diagnostic du flotteur
Calcul des cycles de remplissage pour la déconcentration en minéraux

Les flotteurs mesurent en permanence la hauteur d’eau dans la cuve, ce qui permet le déclenchement automatique de cycles de déconcentration en minéraux (la fréquence des cycles est déterminée en fonction de la qualité de l’eau et est ajustée lors de la mise en service).

EFFICACITÉ MEDIA (épaisseur = 100 mm)

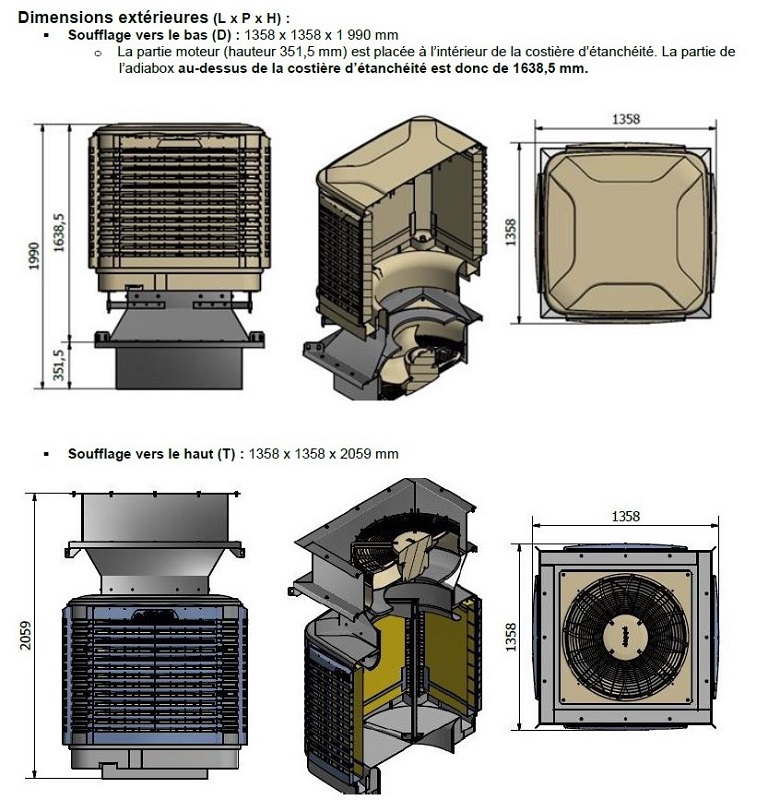

DIMENSIONS

LES CARACTÉRISTIQUES TECHNIQUES

Dimensions (LxPxH) :
- Soufflage vers haut (T) : 1358 x 1358 x 2059 mm,
- Soufflage vers bas (D) : 1358 x 1358 x 1990 mm (hauteur au dessus de la costière d’étanchéité 1665,5 mm) ,
Poids : Vide 182 kg / En eau : 240 kg
Matériaux : Polypropylène
Échangeurs :
- MUNTERS CELDEK® 5090, ép : 100 mm / Protection échangeur : moustiquaire (en option)
Débit d’air maximum : 31 740 m3/h (à 2,4 m/s et 0 Pa)
Consommation en eau : 54 l/h
Alimentation électrique : 400 VAC avec neutre – 50/60 Hz
Puissance absorbé : 3 800 W
Raccordement électrique : 5G (2,5 mm²)
Raccordement aéraulique : 1050 x 1050 mm
Alimentation en eau :1/2″ mâle
Raccordement vidange : DN32 mâle à visser
Arrivée en eau :
- protection : crépine intégrée 0,5 mm / électrovanne : laiton 1/2″
Électrovanne de vidange :
- corps polypropylène, fermeture par piston
Débit d’eau minimal
- 5,6 l/min
Filtration d’air (en option)

ATTENTION : Pour les ouvrants de ventilation naturelle (VNI), en mode «PAS à PAS », avec des motorisations en 24 Vcc, il faudra prévoir une alimentation complémentaire en 24 Vcc pour l’alimentation des moteurs, car le coffret ne possède qu’une alimentation 24 Vac.

Pour rappel :

Référence 09803-0 : Coffret de commande – Alimentation 230Vac Sortie 24Vcc 3A
Référence 09810-0 : Coffret de commande – Alimentation 230Vac Sortie 24Vcc 10A

T° de soufflage (efficacité de l’échangeur : 85 %)

COURBE DÉBIT / PRESSION DU VENTILATEUR

REGULATION

Chaque appareil est équipé d’un automate permettant :

D’asservir tout équipement (ventilation / extraction / CTA / GTC) au fonctionnement des modules adiabatiques,
Régler la température et hygrométrie de consigne,
Gérer la variation de vitesse et le passage en free-cooling (ou free-heating),
De déclencher la mise en marche du chauffage,
De piloter plus de 10 AdiaBOX avec un seul afficheur
De réguler les consignes de soufflage par zone,
Gérer l’alimentation et la vidange du réservoir d’eau ainsi que la déconcentration des minéraux,
Afficher les défauts,
Communiquer entre les appareils et vers une supervision (MODBUS®,RTU RS485),

Afficheur LCD (en option),

II permet la surveillance et l’exploitation de l’installation via une interface tactile couleur.
De paramétrer des plages horaires, calendrier annuel,..,
