Façade bioClimatique Intelligente : FCI®
Une façade double peau est une façade simple traditionnelle doublée à l’extérieur par une façade vitrée simple vitrage.
Louvre-Lens, Centre Hospitalier de Brive-la-Gaillarde (19), Siège Crédit Agricole à Poitiers (86), Axa Matignon à Paris (75), AIRBUS Toulouse etc. les façades double-peau sont très prisées par les concepteurs et connaissent un développement significatif.
Au départ de cette tendance, Jean Nouvel, architecte reconnu internationalement, qui utilisera les doubles peaux sur deux ouvrages remarquables :
Tout d’abord, en 1991, sur la Fondation Cartier à Paris, l’architecte implante deux écrans de verre encadrant l’Arbre de Châteaubriant. Cette utilisation de la double peau créé des transparences et reflets en exploitant la modénature du matériau ; la fonction d’enveloppe est dépassée, la double peau s’affiche comme un filtre de lumière pour une architecture moderne.
Ensuite, en 2005, Nouvel livre la tour Agbar à Barcelone ; ici, c’est le potentiel thermodynamique de l’espace tampon entre les ventelles de verre et la façade qui est exploité.
Deux tendances du recours à la double peau sont principalement mis en avant :
- La recherche esthétique de l’architecte (écran acoustique à proximité d’un lieu bruyant, clôture avec un espace public ouvert etc.)
- La conception architecturale selon les préoccupations climatiques particulières.
La double peau possède cet avantage de tempérer sans isoler, de filtrer sans bloquer, de diffuser sans révéler..
«(Façade simple traditionnelle doublée à l’extérieur par une façade essentiellement vitrée, la façade double peau est comparable aux espaces tampons habituellement utilisés dans la conception bioclimatique. Ces espaces ont pour vocation de venir « absorber » les variations du climat pour réguler la température intérieure des espaces. Cela permet au bâtiment d’économiser de l’énergie, en protégeant du froid et du vent, ou en stockant de la chaleur comme les serres solaires passives.
De la même manière, la façade double peau a pour fonction la régulation thermique du bâtiment. Elle le protège des contraintes météorologiques. Par rapport aux rayonnements solaires, elle évite les surchauffes d’été et limite le recours à la climatisation. En évitant l’action directe du vent, elle supprime l’effet de paroi froide en hiver, source d’ inconfort. Elle permet aussi d’apporter une température et une humidité de l’air agréable.) »
La façade double-peau possède en outre de nombreux avantages :
- Diminution des déperditions thermiques,
- Protection contre les contraintes météorologiques (froid, vent …),
- Stockage de la chaleur par effet de serre à l’intérieur de la double peau,
- Évite les surchauffes d’été en limitant l’action du rayonnement direct du soleil,
- Supprime l’effet de paroi froide en hiver,
- Isolation phonique,
- Économie d’énergie en limitant le recours à la climatisation et au chauffage,
- Préchauffage des amenées d’air,
- Utilisation de l’éclairage naturel.
En rénovation, l’adjonction d’une façade double peau à la paroi traditionnelle existante permet à moindre coût une solution pour diminuer les déperditions thermiques.
Façade Double Peau – Partie Haute
Façade Double Peau – Partie Centrale
Façade Double Peau – Partie Basse

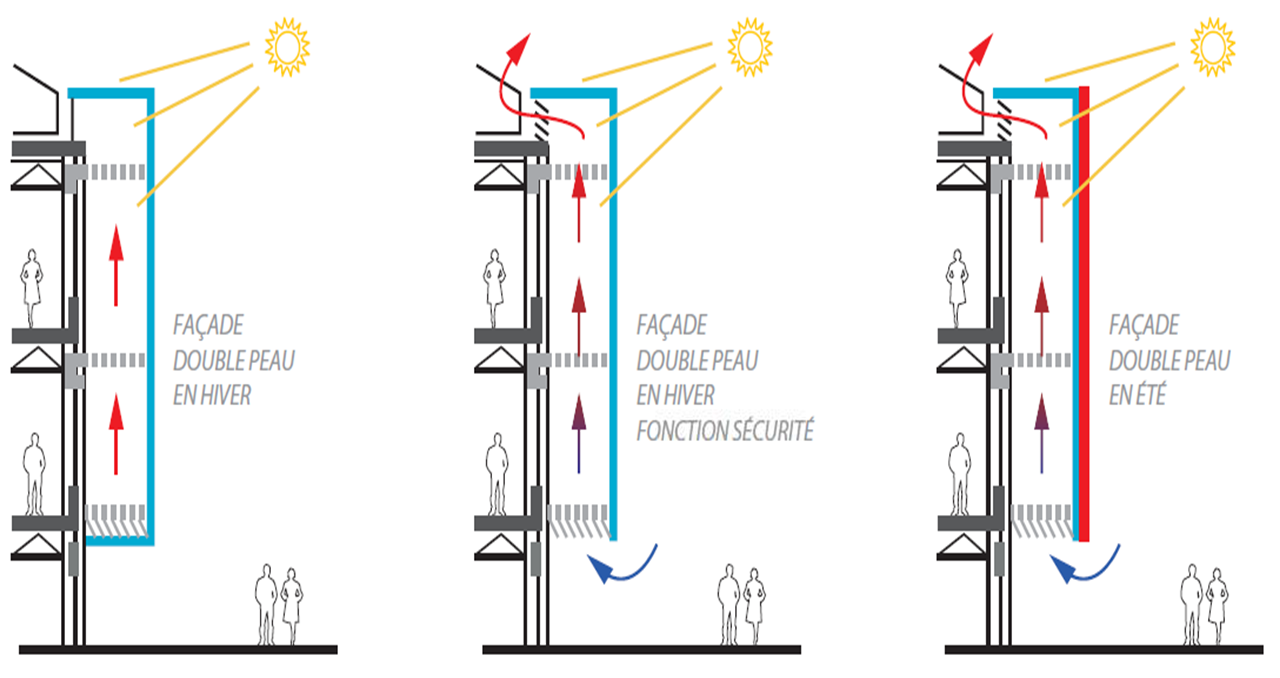

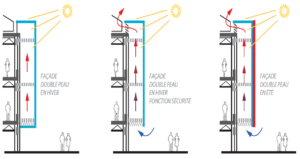

MODE DE FONCTIONNEMENT
Le mode de ventilation de la Façade bioClimatique s’adapte aux conditions climatiques :
HIVER
La double peau étant fermée, nous utilisons le rayonnement solaire afin de réchauffer l’air intérieur de la double peau et d’emmagasiner un maximum de chaleur solaire.
Une fonction automatique permet de limiter la température excessive dans la double peau, par l’introduction momentanée de l’air extérieur, si nécessaire.
Nous pouvons utiliser les ouvrants de façade du bâtiment afin de laisser pénétrer l’air chaud de la double peau et donc de limiter l’utilisation du chauffage, en y associant une gestion de Ventilation Naturelle Intelligente (VNI®), par l’intermédiaire d’un AéroPack®, en période d’occupation des locaux.
ÉTÉ
La prévention de la surchauffe de l’air intérieur en ventilant naturellement l’air contenu dans la double peau permet à l’air chaud de la double peau d’être maintenu hors du bâtiment
Nous pouvons utiliser les ouvrants de façade du bâtiment afin de laisser pénétrer l’air frais de la double peau et donc de limiter l’utilisation de la climatisation, en y associant une gestion de Ventilation Naturelle Intelligente (VNI®), par l’intermédiaire d’un AéroPack®, en période d’occupation des locaux.
Ce mode de fonctionnement n’étant pas linéaire dans le temps, et devant s’adapter automatiquement en fonction des conditions climatiques extérieures, il est indispensable d’avoir une gestion automatisée via un automate programmable intégrant l’ensemble des contraintes de fonctionnement de la technologie FCI® GENATIS.
Les coffrets automatisés BioPack® et BioStore® développé par GENATIS répondent parfaitement aux différentes problématiques des façades double peau.
GENATIS a développé une marque, FCI®, et une intelligence dédiées à ce type de solution :
FCI® (FAÇADE BIOCLIMATIQUE INTELLIGENTE) – BIOSTORE®
Cet automate va permettre de piloter une façade double peau et de gérer l’air qu’elle stocke pour le réutiliser dans le bâtiment.
- L’hiver, cet air déjà chaud limitera l’utilisation du chauffage,
- L’été, l’air contenu dans la double peau sera naturellement ventilé pour un moindre recours à la climatisation,
- Pilotage d’éventuel solution d’ombrage présente dans la double d’eau (store ou brise soleil orientable),
- Prévention contre l’effet de condensation,
Nous faisons de la double-peau un instrument architectural au service du confort thermique et acoustique.
Gestion de plusieurs façades double peau.
En hiver comme en été, nous pouvons utiliser les ouvrants de façade du bâtiment afin de laisser pénétrer l’air de la double peau dans le bâtiment.
Par le fait, nous limitons l’utilisation de la climatisation et du chauffage, en y associant une gestion de Ventilation Naturelle Intelligente (VNI), par l’intermédiaire d’un AéroPack v2® ou un AéroPack Web®.
